Мостовые краны: Надежность и Эффективность в Подъеме Грузов

В мире, где скорость и эффективность производства играют ключевую роль, мостовые краны остаются одним из самых востребованных видов подъемного оборудования. Их способность перемещать тяжелые и крупногабаритные грузы по заданным траекториям делает их незаменимыми на промышленных предприятиях, складах, строительных площадках и в портах. От литейных цехов до сборочных линий, от логистических комплексов до энергетических объектов — мостовые краны являются становым хребтом многих производственных и логистических процессов, обеспечивая бесперебойную работу и безопасность.

Эта статья погрузит вас в мир мостовых кранов, раскрывая их классификацию, конструктивные особенности и многообразие сфер применения. Мы рассмотрим, как правильно выбрать кран, исходя из ваших задач, и какие инновации делают это оборудование еще более совершенным и безопасным.

Общая Классификация и Основные Виды Мостовых Кранов

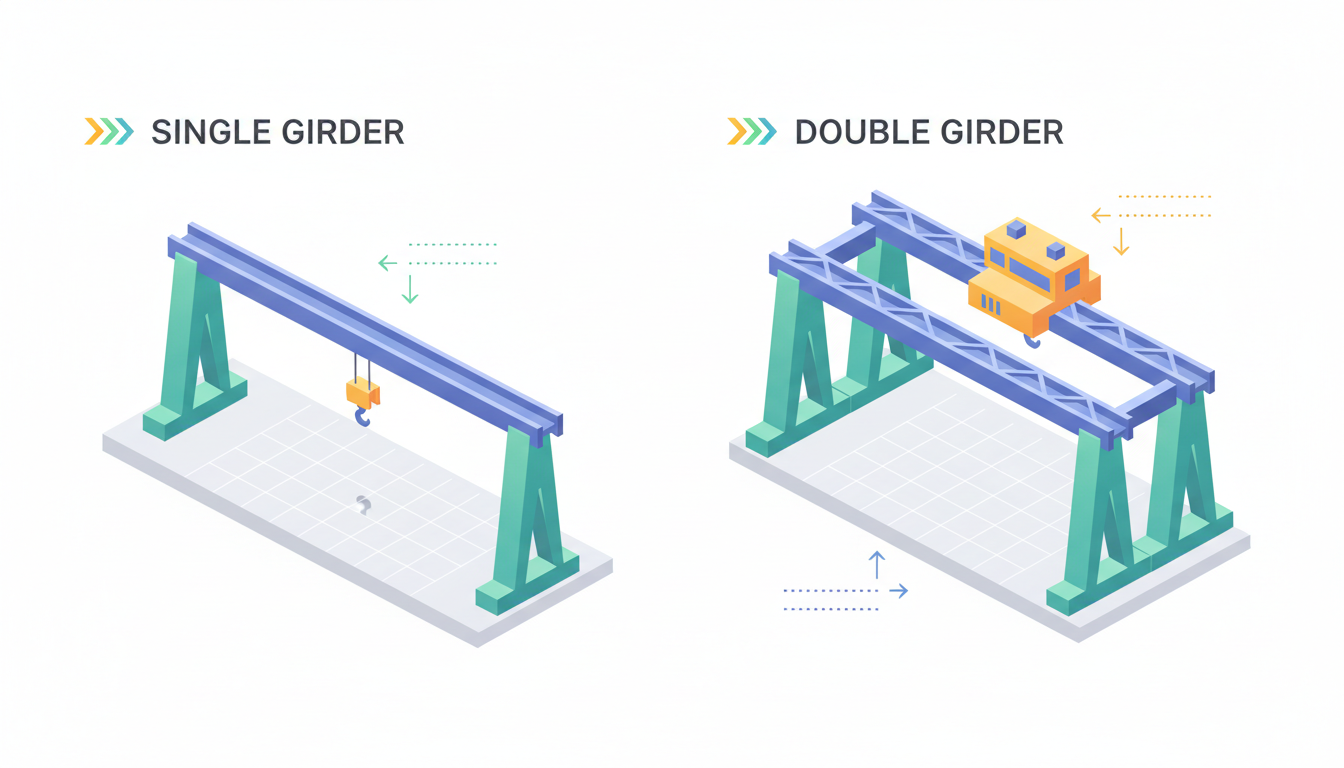

Сравнение однобалочного и двухбалочного мостового крана

Мостовые краны представляют собой обширную категорию подъемного оборудования, которое классифицируется по множеству параметров, что позволяет подобрать оптимальное решение для любых производственных нужд. Основное разделение происходит по типу конструкции моста и способу установки.

По типу конструкции моста:

Однобалочные мостовые краны (кран-балки): Это наиболее распространенный и экономичный тип. Их конструкция включает одну несущую балку, по которой перемещается таль или электрическая лебедка. Такие краны идеально подходят для работы с грузами средней грузоподъемности (обычно до 10-16 тонн) и используются в цехах с небольшими и средними пролетами. Они отличаются простотой монтажа и обслуживания, что делает их популярным выбором для многих производственных и складских помещений.
Двухбалочные мостовые краны: Обладают двумя параллельными несущими балками, по которым перемещается грузовая тележка. Эта конструкция обеспечивает значительно большую жесткость и устойчивость, позволяя работать с тяжелыми грузами (от 5 до 500 тонн и более) и длинными пролетами. Двухбалочные краны часто оснащаются кабиной управления и применяются в условиях интенсивной эксплуатации, например, в металлургической, машиностроительной промышленности или на крупных логистических терминалах.

По способу установки:

Опорные мостовые краны: Мост крана опирается на подкрановые пути, расположенные на специальных колоннах или стенах цеха. Это наиболее распространенный вариант, обеспечивающий высокую устойчивость и надежность.
Подвесные мостовые краны: Мост крана подвешивается к нижним полкам подкрановых путей. Такая конструкция позволяет максимально использовать рабочее пространство цеха, поскольку кран может перемещаться практически вплотную к стенам. Подвесные краны обычно имеют меньшую грузоподъемность по сравнению с опорными, но незаменимы там, где требуется охватить максимальную площадь помещения.

Специализированные виды:

Существуют также специализированные мостовые краны, разработанные для выполнения конкретных задач. К ним относятся литейные краны (для работы с расплавленным металлом), магнитные краны (для перемещения ферромагнитных материалов), грейферные краны (для сыпучих грузов) и многие другие, каждый из которых обладает уникальными конструктивными особенностями для обеспечения максимальной эффективности и безопасности в своей нише.

Выбор конкретного типа мостового крана напрямую зависит от характеристик перемещаемых грузов, требуемой грузоподъемности, габаритов помещения, интенсивности работы и специфики производственного процесса.

Ключевые Конструктивные Элементы и Принципы Работы

Понимание основных узлов мостового крана позволяет лучше оценить его функциональность, надежность и принципы безопасной эксплуатации. Несмотря на разнообразие моделей, большинство из них имеют общую базовую структуру, состоящую из нескольких ключевых компонентов.

Основные компоненты:

Мост (главная балка): Это основная несущая конструкция крана, которая перекрывает пролет цеха или склада. Мост может быть выполнен в виде одной или двух балок (главных ферм), к которым крепятся концевые балки. Именно по мосту перемещается грузовая тележка, обеспечивая горизонтальное движение груза в поперечном направлении. Прочность и жесткость моста напрямую влияют на максимальную грузоподъемность крана.
Концевые балки (концевые тележки): Эти элементы расположены по торцам моста и оснащены колесами, которые перемещаются по подкрановым путям. Они отвечают за продольное движение всего крана вдоль цеха. Внутри концевых балок размещены электродвигатели и редукторы, приводящие в движение колеса.
Грузовая тележка (кран-тележка): Перемещается по мосту крана и является платформой для установки подъемного механизма. Тележка обеспечивает поперечное горизонтальное перемещение груза. На двухбалочных кранах тележка обычно устанавливается между главными балками, а на однобалочных — подвешивается к нижней полке балки.
Подъемный механизм: Сердце любого крана, отвечающее за вертикальное перемещение груза. Обычно включает в себя электродвигатель, редуктор, барабан с канатным или цепным приводом и крюковую подвеску. Современные подъемные механизмы часто оснащаются частотными преобразователями, что позволяет плавно регулировать скорость подъема и опускания, обеспечивая высокую точность позиционирования и снижая динамические нагрузки.
Механизм передвижения крана: Состоит из электродвигателей, редукторов и колес, установленных на концевых балках. Он обеспечивает перемещение всего крана вдоль подкрановых путей.
Система управления: Современные мостовые краны могут управляться различными способами: из кабины оператора (стационарной или подвижной), с помощью подвесного пульта или по радиоканалу. Дистанционное радиоуправление становится все более популярным, так как повышает безопасность оператора и дает ему большую свободу перемещения для лучшего обзора рабочей зоны.

Принцип работы прост: грузоподъемный механизм поднимает груз, затем тележка перемещает его в поперечном направлении, а сам кран движется вдоль подкрановых путей, доставляя груз в нужную точку. Слаженная работа всех этих элементов обеспечивает точность, скорость и безопасность перемещения грузов любой сложности.

Применение Мостовых Кранов в Различных Отраслях

Универсальность и адаптивность мостовых кранов делают их незаменимым подъемным оборудованием во множестве отраслей промышленности и экономики. Их применение охватывает широкий спектр задач, от перемещения сырья до монтажа готовой продукции.

Машиностроение и металлообработка: В этих отраслях мостовые краны используются для перемещения тяжелых заготовок, деталей и узлов по цехам. Они незаменимы при загрузке и выгрузке станков, транспортировке изделий между производственными участками, а также при сборке крупногабаритных машин и оборудования. Высокая грузоподъемность и точность позиционирования критически важны для этих процессов.
Металлургия: В литейных и сталеплавильных цехах используются специализированные мостовые краны, способные работать в условиях высоких температур и агрессивных сред. Они перемещают ковши с расплавленным металлом, загружают шихту в печи и транспортируют нагретые слябы или заготовки. Здесь особенно важны надежность, термостойкость и наличие специальных защитных систем.

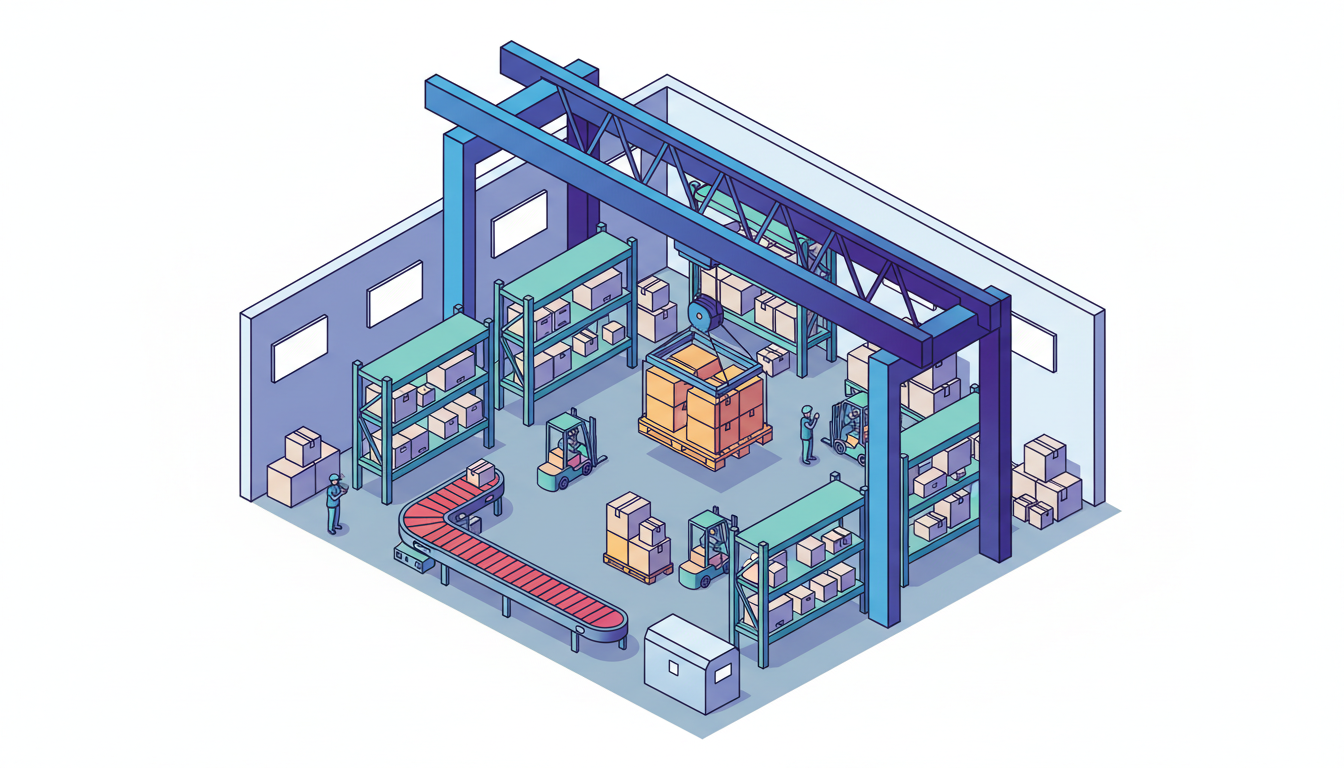

Складская логистика и транспортные узлы: Мостовые краны играют ключевую роль в организации эффективной складской логистики. Они используются на крупных складах, в распределительных центрах и на грузовых терминалах для погрузки, разгрузки и штабелирования товаров. Особенно эффективны они для работы с крупногабаритными и тяжелыми грузами, контейнерами, паллетами, обеспечивая быстрое и безопасное перемещение продукции по всей территории склада.
Строительство: Хотя на строительных площадках чаще встречаются башенные и козловые краны, мостовые краны также применяются для обслуживания сборочных цехов ЖБИ, металлоконструкций, а также для монтажа крупных элементов внутри зданий или на закрытых площадках.
Энергетика: На электростанциях, атомных объектах и в ремонтных цехах мостовые краны используются для перемещения турбин, генераторов, трансформаторов и другого тяжелого оборудования, требующего бережного и точного обращения.
Порты и судостроение: В портах мостовые краны (часто в виде козловых или контейнерных кранов, которые являются разновидностью мостовых) используются для погрузки и разгрузки судов, перемещения контейнеров и крупногабаритных грузов. В судостроении они незаменимы для сборки корпусов, установки двигателей и других тяжелых компонентов.

Эти примеры демонстрируют, что мостовые краны являются универсальным инструментом, который постоянно адаптируется под новые вызовы промышленности, оставаясь одним из наиболее эффективных решений для перемещения грузов.

Преимущества Использования и Критерии Выбора

Применение мостовых кранов предоставляет компаниям ряд значительных преимуществ, которые непосредственно влияют на производительность, безопасность и экономическую эффективность. Однако для максимальной отдачи необходимо правильно подобрать оборудование, исходя из конкретных задач и условий эксплуатации.

Ключевые преимущества:

Высокая грузоподъемность: Мостовые краны способны перемещать грузы весом от нескольких сотен килограммов до сотен тонн, что делает их незаменимыми для работы с тяжелыми и крупногабаритными объектами.
Эффективное использование пространства: Благодаря движению над рабочей зоной по подкрановым путям, мостовые краны не занимают полезную площадь пола, что позволяет максимально эффективно использовать пространство цеха или склада. Это особенно важно для оптимизации складской логистики.
Точность позиционирования: Современные системы управления, включая частотные преобразователи и прецизионные приводы, обеспечивают плавное перемещение и точное позиционирование груза, что критически важно для монтажных работ и работы со сложными механизмами.
Повышение безопасности: Автоматизация и возможность дистанционного управления снижают риск травматизма персонала, связанного с ручным перемещением тяжестей. Системы безопасности, такие как ограничители грузоподъемности и концевые выключатели, предотвращают перегрузки и аварии.
Увеличение производительности: Быстрое и эффективное перемещение грузов сокращает время простоя и ускоряет производственные процессы, значительно повышая общую производительность предприятия.

Критерии выбора мостового крана:

Требуемая грузоподъемность: Это основной параметр, который определяет тип и конструкцию крана. Необходимо учитывать не только максимальный вес, но и средний вес перемещаемых грузов.
Длина пролета и высота подъема: Эти параметры определяют габариты моста и требуемую длину каната подъемного механизма.
Интенсивность эксплуатации: Для редких операций подойдут более простые и дешевые модели, тогда как для непрерывной работы требуются краны повышенной надежности и износостойкости.
Условия окружающей среды: Температура, влажность, наличие агрессивных сред (пыль, химические пары) диктуют требования к исполнению крана (например, пылевлагозащищенное, взрывозащищенное или тропическое).
Тип управления: Выбор между кабиной, подвесным пультом или радиоуправлением зависит от специфики работы и требований к безопасности.
Бюджет: Стоимость крана должна соответствовать финансовым возможностям предприятия, но не в ущерб качеству и безопасности.

Тщательный анализ этих факторов, а также консультация с экспертами, позволят выбрать оптимальное подъемное оборудование, которое будет служить долго и эффективно, способствуя росту вашего бизнеса.

Инновации и Будущее Мостовых Кранов

Индустрия мостовых кранов, как и многие другие сферы, постоянно развивается, интегрируя новейшие технологии для повышения эффективности, безопасности и автоматизации. Эти инновации меняют подход к перемещению грузов и открывают новые горизонты для применения подъемного оборудования.

Основные направления инноваций:

Автоматизация и роботизация: Внедрение систем автоматического управления позволяет кранам выполнять повторяющиеся операции без участия человека. Автоматизированные мостовые краны могут работать по заранее заданным программам, оптимизируя маршруты перемещения грузов и сокращая время циклов. Это особенно актуально для крупных складских комплексов, где автоматизированная складская логистика становится нормой.
Системы позиционирования и навигации: Использование GPS, лазерных сканеров и систем компьютерного зрения обеспечивает высокую точность позиционирования груза, что критически важно для сложных монтажных операций или работы в условиях ограниченного пространства.
Энергоэффективность: Разработка более экономичных двигателей, использование рекуперации энергии при опускании грузов и интеллектуальные системы управления позволяют значительно снизить энергопотребление кранов, уменьшая эксплуатационные расходы и воздействие на окружающую среду.
Дистанционная диагностика и предиктивное обслуживание: Современные краны оснащаются датчиками, которые отслеживают состояние всех основных узлов и агрегатов. Эти данные передаются в облачные системы для анализа, позволяя прогнозировать возможные неисправности и проводить обслуживание до их возникновения, минимизируя простои.
Улучшенные материалы и конструкции: Применение высокопрочных сталей и композитных материалов позволяет создавать более легкие, но при этом более прочные конструкции, увеличивая грузоподъемность при сохранении или уменьшении габаритов.
Интеграция с системами управления предприятием (MES/ERP): Современные мостовые краны могут быть интегрированы в общую цифровую экосистему предприятия, обмениваясь данными с производственными и логистическими системами. Это обеспечивает полную прозрачность процессов и позволяет оптимизировать всю цепочку поставок.

Будущее мостовых кранов видится в их дальнейшей интеграции в концепцию «Индустрии 4.0», где они будут выступать как интеллектуальные, самообучающиеся компоненты производственных и логистических систем. Эти изменения не только повысят производительность и безопасность, но и сделают подъемное оборудование еще более гибким и адаптируемым к постоянно меняющимся требованиям рынка.

В заключение, мостовые краны были и остаются краеугольным камнем современной промышленности и логистики. От их надежной работы зависит эффективность многих производственных цепочек. Постоянное развитие технологий, направленное на повышение автоматизации, безопасности и энергоэффективности, гарантирует, что это подъемное оборудование будет продолжать играть ключевую роль в будущем, обеспечивая бесперебойное перемещение грузов в самых разнообразных отраслях.
