Трансформаторы являются незаменимыми компонентами любой современной энергетической системы, особенно в промышленных масштабах. Они выполняют критически важную функцию преобразования электрической энергии, адаптируя ее под нужды различных потребителей и обеспечивая стабильность и безопасность работы сетей. От правильного выбора, грамотной установки и регулярного обслуживания этих устройств зависит не только эффективность производства, но и бесперебойность технологических процессов, а также безопасность персонала. В этом руководстве мы подробно рассмотрим все аспекты, связанные с эксплуатацией силовых трансформаторов, от их базового устройства до современных тенденций и практических рекомендаций по уходу.
Основы трансформаторов: Типы и Принцип Работы
Понимание принципов работы и разнообразия типов трансформаторов — первый шаг к их эффективному использованию. В своей основе, трансформатор – это статическое электромагнитное устройство, которое преобразует переменный ток одного напряжения в переменный ток другого напряжения без изменения частоты.
Как работает трансформатор?
Принцип действия трансформатора основан на явлении электромагнитной индукции. Он состоит из двух или более обмоток (первичной и вторичной), намотанных на общий магнитопровод из ферромагнитного материала. Когда по первичной обмотке протекает переменный ток, он создает переменный магнитный поток в магнитопроводе. Этот поток, в свою очередь, индуцирует электродвижущую силу (ЭДС) во вторичной обмотке, приводя к появлению переменного тока требуемого напряжения. Соотношение витков в обмотках определяет коэффициент трансформации и, соответственно, изменение напряжения.
Основные типы трансформаторов
Существует множество классификаций, но для промышленных нужд наиболее актуальны следующие:
- Повышающие и понижающие: Повышающие трансформаторы используются для передачи электроэнергии на большие расстояния с минимальными потерями, увеличивая напряжение. Понижающие, наоборот, уменьшают напряжение для конечных потребителей.
- Силовые трансформаторы: Предназначены для передачи и распределения электроэнергии в электрических сетях и на промышленных предприятиях. Они бывают различных мощностей, от нескольких десятков кВА до сотен МВА.
- Измерительные трансформаторы: Используются для подключения измерительных приборов и релейной защиты к высоковольтным цепям, изолируя их от высокого напряжения и тока.

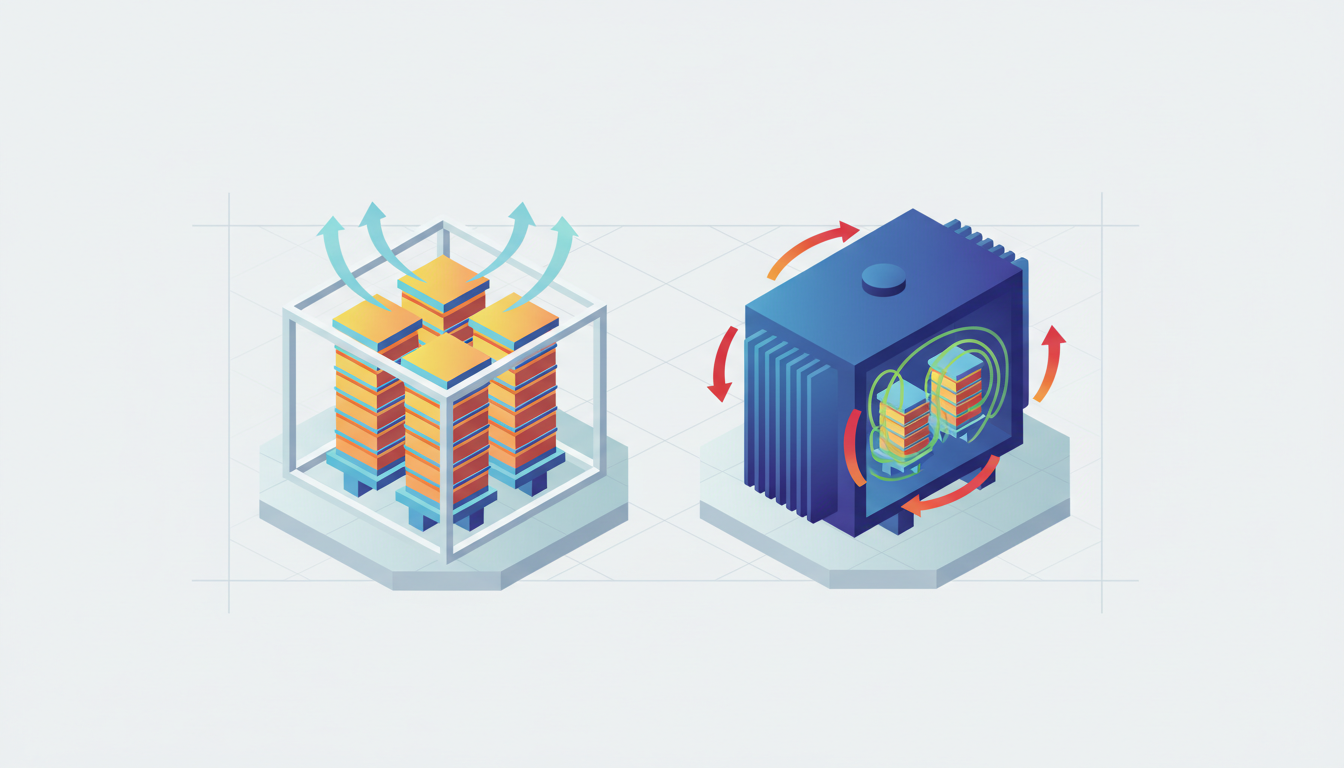

- Сухие трансформаторы: Обмотки охлаждаются воздухом. Они более безопасны с точки зрения пожаробезопасности и экологичности, часто применяются внутри помещений.
- Масляные трансформаторы: Обмотки и магнитопровод погружены в трансформаторное масло, которое служит диэлектриком и охлаждающей средой. Обладают лучшими характеристиками охлаждения для больших мощностей, но требуют более тщательного обслуживания и установки из-за пожароопасности масла.
Выбор конкретного типа зависит от множества факторов, включая требуемую мощность, уровень напряжения, условия окружающей среды и требования к безопасности.
Выбор трансформатора для промышленных нужд
Правильный выбор трансформатора — критически важный этап, определяющий надежность и экономичность всей энергетической системы предприятия. Необходимо учитывать множество параметров, чтобы трансформаторы оптимально вписывались в существующие или проектируемые силовые сети.
Ключевые параметры выбора
- Номинальная мощность (кВА/МВА): Определяется максимальной нагрузкой, которую должен обслуживать трансформатор, с учетом запаса на пиковые нагрузки и возможное расширение производства. Рекомендуется иметь запас 20-30%.
- Номинальное напряжение первичной и вторичной обмоток: Должно соответствовать напряжению питающей сети и потребностям оборудования.
- Схема и группа соединения обмоток: Например, «звезда-треугольник» (Y/Δ) или «треугольник-звезда» (Δ/Y) влияют на распределение токов и напряжений, а также на устойчивость к несимметричным нагрузкам и высшим гармоникам.
- Наличие устройства регулирования напряжения под нагрузкой (РПН): Позволяет корректировать выходное напряжение без отключения трансформатора, что важно для поддержания стабильного напряжения у потребителей при колебаниях в сети.
- Способ охлаждения: Для сухих трансформаторов это естественное воздушное охлаждение (АН) или принудительное (AF). Для масляных – естественное масляное (ОНАН), принудительное масляное с воздушным охлаждением (ОНАФ) и другие. Выбор зависит от мощности и условий эксплуатации.
- Условия окружающей среды: Температура, влажность, высота над уровнем моря, наличие агрессивных сред (пыль, химические пары) влияют на выбор типа изоляции, степень защиты корпуса (IP) и общую конструкцию.
- Экологические и противопожарные требования: Сухие трансформаторы предпочтительнее для установки внутри помещений или в зонах с повышенными требованиями к пожарной безопасности.
- Эксплуатационные расходы и потери: Более высокая эффективность трансформатора означает меньшие потери энергии и, как следствие, более низкие эксплуатационные расходы на протяжении всего срока службы.
Практический совет: При выборе трансформатора всегда запрашивайте у производителя данные о потерях холостого хода и короткого замыкания. Эти параметры прямо влияют на эффективность и окупаемость инвестиций.
Правильная установка трансформаторов: Ключ к Долговечности
Качественная установка трансформаторов — это залог их долгой и безаварийной работы. Ошибки на этом этапе могут привести к преждевременным отказам, дорогостоящим ремонтам и угрозе безопасности.
Подготовка площадки и фундамента
Для крупногабаритных силовых трансформаторов требуется прочный, ровный фундамент, способный выдержать их вес, а также вес дополнительного оборудования и систем охлаждения. Фундамент должен быть устойчивым к вибрациям и обеспечивать:
- Достаточную вентиляцию: Особенно важно для сухих трансформаторов, так как отвод тепла осуществляется воздухом. Для масляных трансформаторов также необходима свободная циркуляция воздуха для охлаждения радиаторов.
- Свободный доступ: Для проведения регулярного обслуживания, осмотров и ремонта.
- Систему маслосборника: Для масляных трансформаторов обязательно наличие маслоприемного устройства (маслосборника) для сбора масла в случае его утечки или аварийного сброса.

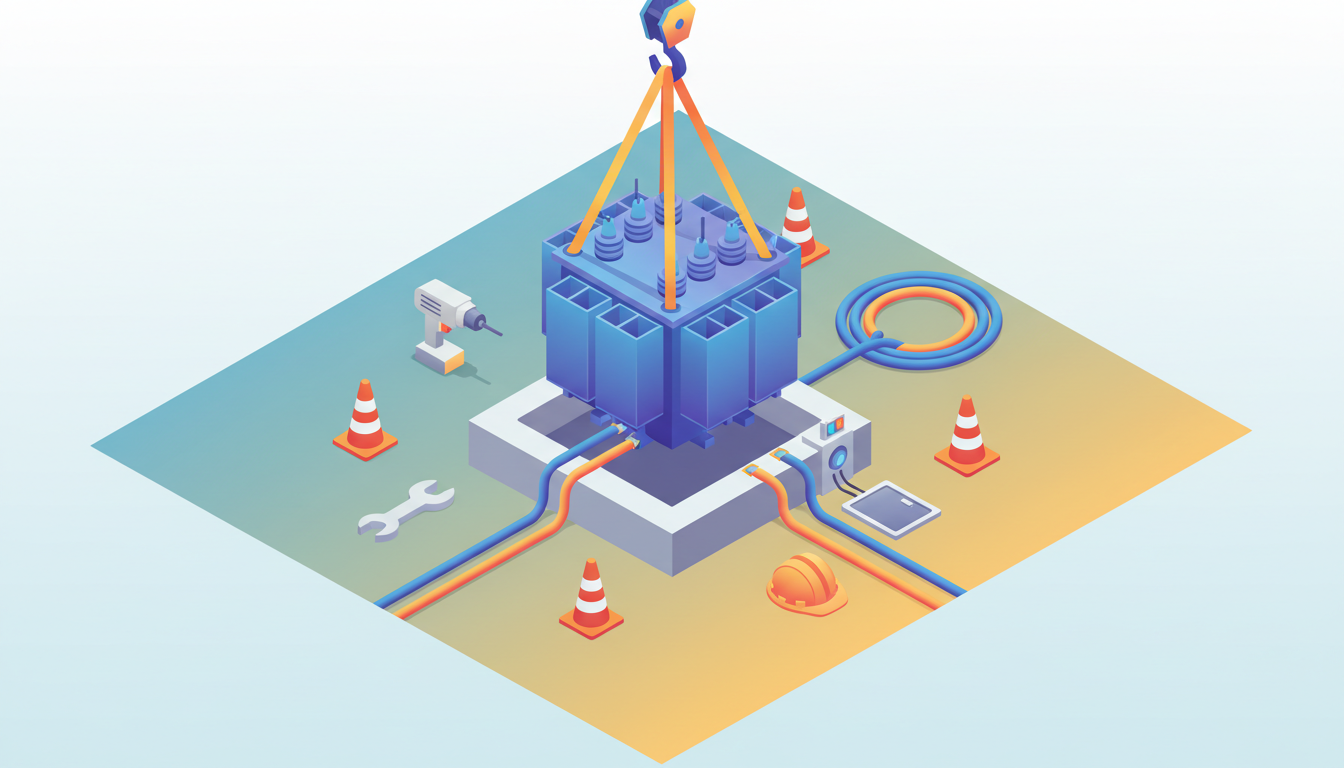

Монтаж и подключение
Процесс монтажа включает в себя:
- Транспортировку и разгрузку: Должны проводиться строго по инструкциям производителя, чтобы избежать повреждения изоляции или активной части.
- Установку на фундамент: С точным центрированием и выравниванием.
- Подключение первичной и вторичной обмоток: К высоковольтным и низковольтным шинам или кабелям соответственно. Крайне важно соблюдать правильное фазирование и надежность всех контактных соединений.
- Заземление: Корпус трансформатора и нейтраль вторичной обмотки (если предусмотрено) должны быть надежно заземлены в соответствии с действующими нормами ПУЭ и ПТЭЭП.
- Подключение систем защиты и контроля: Релейная защита, датчики температуры, манометры, газовое реле (для масляных трансформаторов).
Важно: Все работы по монтажу и подключению должны выполняться квалифицированным персоналом с использованием специализированного инструмента и средств защиты.
Обслуживание и Диагностика: Профилактика Отказов
Регулярное техническое обслуживание и своевременная диагностика — основа надежной и безопасной эксплуатации трансформаторов на протяжении всего срока службы. Игнорирование этих процедур ведет к снижению эффективности, увеличению риска аварий и сокращению ресурса всего электрооборудования.
Виды обслуживания
- Ежедневные осмотры: Визуальный контроль отсутствия механических повреждений, утечек масла, уровня масла в расширителе, показаний термометров, целостности заземления. Важно обращать внимание на необычные шумы или запахи.
- Плановые осмотры (раз в месяц/квартал): Дополнительно к ежедневным осмотрам проводится проверка состояния контактов, очистка изоляторов от загрязнений, проверка работы систем охлаждения.
- Периодические испытания (раз в год/несколько лет): Включают более глубокие проверки, такие как:
- Измерение сопротивления изоляции обмоток.
- Анализ трансформаторного масла (для масляных трансформаторов) на пробивное напряжение, кислотное число, содержание влаги и газов.
- Измерение сопротивления обмоток постоянному току.
- Проверка коэффициента трансформации и группы соединения.
- Тепловизионный контроль для выявления перегретых участков.
- Капитальный ремонт: Выполняется по мере необходимости или после определенного срока службы, включает полную ревизию активной части, замену изношенных элементов, ремонт или замену изоляции.
Превентивная диагностика
Современные методы диагностики позволяют предвидеть возможные неисправности до их возникновения:
- Хроматографический анализ растворенных газов в масле (DGA): Позволяет обнаружить начинающиеся дефекты изоляции или перегревы, так как при них выделяются определенные газы.
- Мониторинг частичных разрядов (ЧР): Выявление частичных разрядов в изоляции, которые являются предвестниками пробоя.
- Онлайн-мониторинг: Установка датчиков для постоянного контроля ключевых параметров (температуры, уровня масла, вибрации, частичных разрядов) с передачей данных в централизованную систему управления.
Совет эксперта: Внедрение системы онлайн-мониторинга позволяет не только оперативно реагировать на отклонения, но и строить прогнозные модели износа оборудования, оптимизируя график обслуживания и минимизируя простои.
Инновации и Будущее Энергетических Трансформаторов
Мир энергетики не стоит на месте, и трансформаторы, как его фундаментальная часть, также эволюционируют. Современные разработки направлены на повышение эффективности, надежности, экологичности и интеграцию в цифровые интеллектуальные сети.
Умные трансформаторы и цифровая трансформация
Концепция «умных» трансформаторов подразумевает их оснащение расширенными системами датчиков и коммуникационными модулями. Это позволяет:
- В режиме реального времени отслеживать десятки параметров: температуру обмоток, уровень масла, давление, состояние изоляции, частичные разряды.
- Автоматически регулировать режимы работы, например, переключать обмотки РПН для оптимизации напряжения в зависимости от нагрузки.
- Интегрироваться в SCADA-системы и системы управления энергопотреблением, предоставляя данные для анализа и принятия решений.
- Дистанционно диагностировать неисправности и даже выполнять некоторые управляющие воздействия.
Такие трансформаторы становятся ключевыми элементами «умных» сетей (Smart Grids), способных к самодиагностике, самовосстановлению и оптимизации потоков энергии.
Энергоэффективность и экологичность
В условиях растущих требований к энергосбережению и защите окружающей среды, производители активно работают над созданием более эффективных и безопасных трансформаторов:
- Использование аморфных металлов в магнитопроводах для значительного снижения потерь холостого хода.
- Разработка диэлектрических жидкостей на основе сложных эфиров, которые являются биоразлагаемыми и менее пожароопасными по сравнению с традиционным трансформаторным маслом.
- Оптимизация систем охлаждения для снижения собственного энергопотребления трансформатора.
- Применение композитных материалов для снижения веса и габаритов.
Эти нововведения не только сокращают эксплуатационные расходы, но и уменьшают углеродный след промышленных предприятий.
Заключение
Силовые трансформаторы — это сердце любой промышленной энергетической системы. Их надежная и эффективная работа напрямую влияет на производительность, безопасность и финансовое благополучие предприятия. От осознанного подхода к выбору, точного соблюдения регламентов при установке и систематического проведения обслуживания зависит не только срок службы самого агрегата, но и стабильность всего производственного цикла. Инвестиции в качественное оборудование и его профессиональное сопровождение всегда окупаются многократно, предотвращая дорогостоящие аварии и обеспечивая бесперебойное энергоснабжение. Помните, что современные технологии предлагают все больше возможностей для оптимизации работы трансформаторов, делая их умнее, эффективнее и безопаснее.
